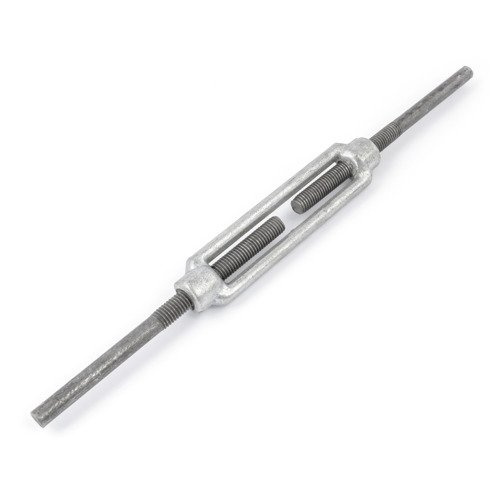

RUSSELL SIMPLE Boulon à souder Tendeur zingué M22
MATÉRIEL :
Acier C15, corps galvanisé,
UTILISATION PRÉVUE :
Les tendeurs sont utilisés pour tendre et ajuster les fils et les câbles.
Le réglage de la tension du tendeur est possible grâce à
vissage dans des filetages opposés
situé dans le corps.
DONNÉES TECHNIQUES :
| Taille | L [mm] | L1 [mm] | A [mm] | Φd [mm] | Charge de rupture [kN] | Poids/Sht. [kg] |
| M5 | 85 ± 3 | 37 | 72 | 4,4 | 8,75 | 0,09 |
| M6 | 120 ± 3 | 62 | 110 | 5,25 | 12,17 | 0,13 |
| M8 | 120 ± 3 | 62 | 110 | 7,1 | 20,46 | 0,19 |
| M10 | 150 ± 3 | 72 | 125 | 8,9 | 26,68 | 0,32 |
| M12 | 150 ± 3 | 72 | 125 | 10,7 | 43,60 | 0,42 |
| M14 | 162 ± 4 | 85 | 140 | 12,55 | 53,61 | 0,60 |
| M16 | 197 ± 4 | 96 | 168 | 14,5 | 94,76 | 0,93 |
| M20 | 218 ± 5 | 116 | 200 | 18,1 | 142,00 | 1,47 |
| M22 | 218 ± 5 | 126 | 220 | 20,1 | 172,64 | 1,87 |
| M24 | 258 ± 5 | 146 | 253 | 21,7 | 198,14 | 2,58 |
| M27 | 258 ± 5 | 146 | 253 | 24,6 | 278,14 | 2,92 |
| M30 | 258 ± 5 | 155 | 253 | 27,3 | 269,14 | 3,93 |
| M36 | 300 ± 5 | 175 | 289 | 33,0 | 426,50 | 7,00 |
| M42 | 350 ± 5 | 195 | 330 | 38,8 | 518,55 | 10,60 |
