Ramoneur Étape Double Support COMPLET ANTHRACITE

Couleur :

RAL 7016 ANTHRACITE

Quantité :

1 pièce.

Description :

• Dédié aux toits en béton ou en tuiles d'argile
• Gaufrage antidérapant
• L'utilisation de deux consoles permet d'obtenir une stabilité similaire à celle d'une cheminée

L'ensemble comprend

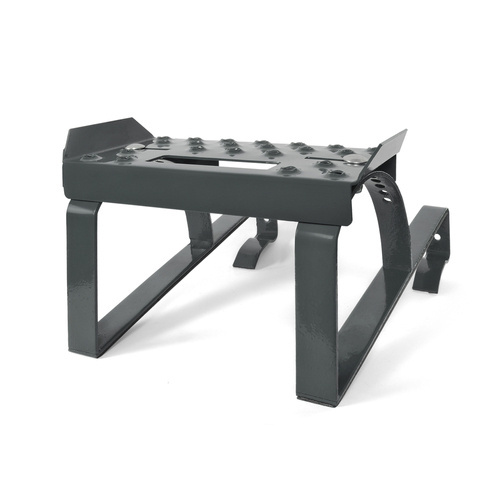

• plate-forme TECTO

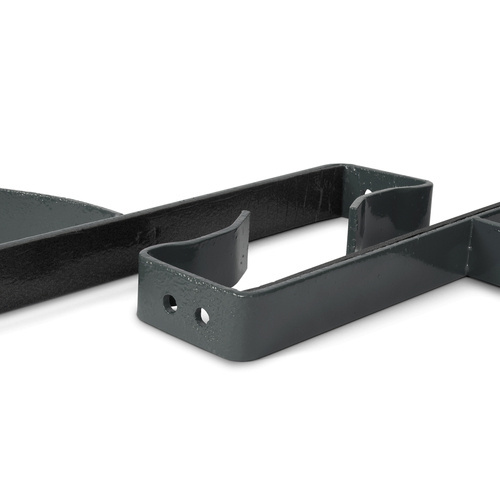

• deux supports de tuiles DBDC LN1 (accrochés)
• deux vis de blocage
• deux tampons
• deux écrous autobloquants
• deux vis SPAX

Données techniques :

• Épaisseur de la plate-forme : 2mm
• Épaisseur du support : 4mm
• Largeur du support : 30mm
• Plage de réglage : 110 mm à 190 mm
• Mousse sur les supports pour protéger les carreaux
• Angle de la pente du toit : 15° - 50°
• Poids total env. 2,3 kg

Assemblage :

En fonction du type de tuile, il existe des supports avec un module approprié correspondant au module de la tuile, par exemple BD350/20, etc. Les principes de base de l'assemblage sont les mêmes pour tous les types de supports. Le support est vissé à la structure à l'aide de vis d'une longueur adaptée à l'épaisseur de la latte, en veillant à ne pas endommager la membrane du toit. Il convient d'utiliser des vis à bois à tête hexagonale d'une taille minimale de Ø 8 mm x 60 mm. Avant le vissage, un trou d'un diamètre inférieur à celui de la vis peut être pré-percé pour éviter la fissuration du bois.

L'espacement des supports TECTO-BD est réglable de 140 à 220 mm. La plate-forme TECTO est positionnée à un angle approprié et vissée aux supports TECTO-BD à l'aide de vis de blocage spéciales M8x25, d'une rondelle et d'un écrou autobloquant M8.
